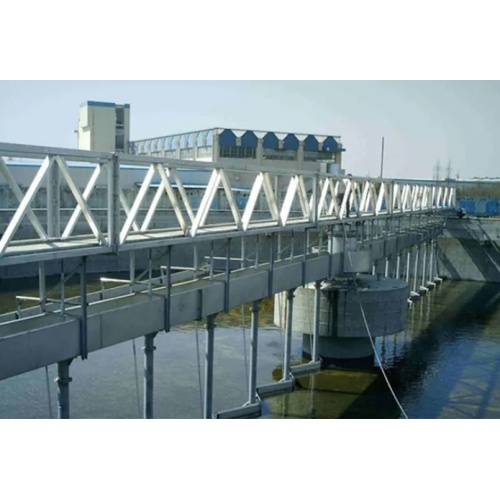

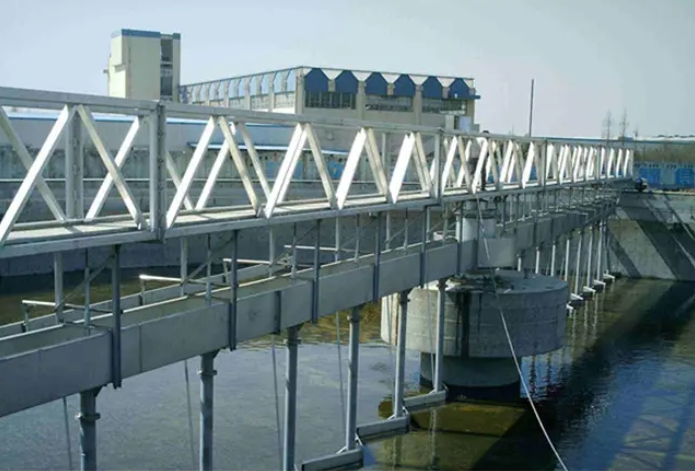

Raspador de pórtico do tipo HJG ajustável

O raspador de lama de acionamento periférico é composto principalmente por um suporte rotativo central, uma treliça rotativa, um cilindro -guia, um raspador de lama e escória, um mecanismo de acionamento de um colecionador, uma pista e uma roda.

A água bruta flui para fora do fundo da piscina pela parte superior do píer de suporte central e distribui a água através do cilindro de desvio e irradia para a água do tanque circundante. Com a diminuição da velocidade radial, a matéria suspensa na água bruta é separada e se instala no fundo da piscina. A treliça rotativa toma o suporte central como o centro do círculo, e a roda de corrida final, agindo no dispositivo de condução, gira ao longo da pista ao redor da piscina, aciona o raspador de lama inferior com a hélice aproximadamente logarítmica de corrida para girar lentamente e raspadores para o tanque de coleta de lama central e drena para fora da piscina por pressão ou bomba. A escória superior é raspada simultaneamente da placa de raspagem de escória até o balde de descarga de escória.

O raspador de lama central é do tipo suspenso. Depois que o esgoto é difundido do tubo de entrada de água sob a ponte de trabalho para o cilindro de desvio, ele irradia uniformemente para a área circundante, e o lodo suspenso é depositado no fundo da piscina após a precipitação. O dispositivo de acionamento aciona o eixo vertical central para girar e aciona o braço raspador e o raspador para girar, e o lodo é raspado da piscina para o tanque de coleta de lama central e depois descarregado da piscina pelo tubo de descarga de lama pela pressão hidrostática na piscina. A escória na superfície da água é desviada para a lateral da piscina pelo dispositivo de desnatação e depois raspada na tremonha da escória pelo ancinho de raspagem e descarregada da piscina. O sobrenadante é descarregado através da placa de barragem triangular, derramando no tanque de saída.
