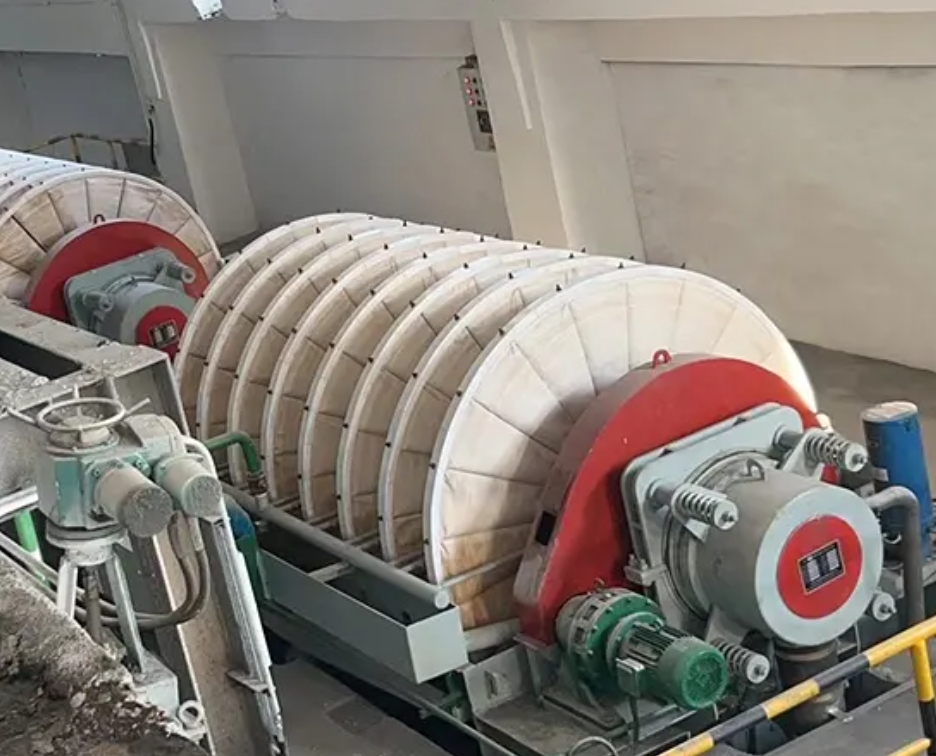

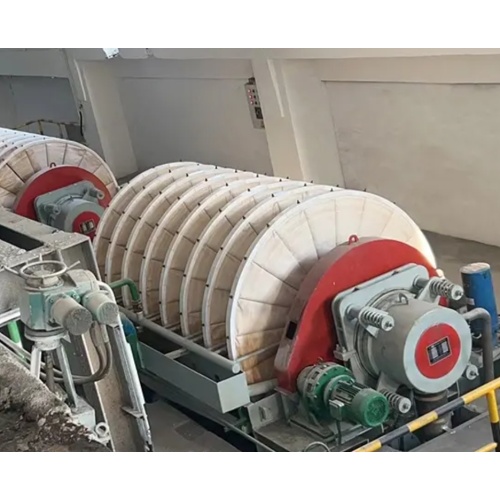

Filtro de vácuo do tipo disco usado para rejeitos

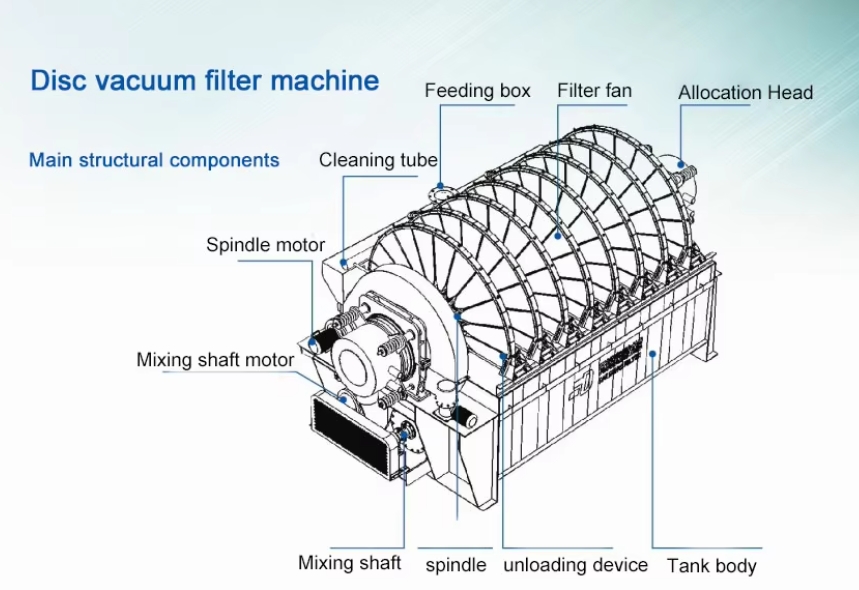

O filtro de vácuo de disco é composto por discos individuais em forma de ventilador. Cada placa em forma de ventilador é uma unidade de filtragem separada, feita de pano de filtro e coberto na placa em forma de ventilador para formar uma câmara de filtro. O disco do filtro é acionado por um motor através de um redutor e uma transmissão de engrenagem aberta. O disco do filtro gira no sentido horário e a pasta na câmara do filtro adere ao disco do filtro na zona de adsorção com a ajuda da diferença de pressão formada pela bomba de vácuo em ambos os lados do meio de filtro, formando um bolo de filtro. O agitador gira para evitar precipitação sólida. Depois que o bolo do filtro sai da superfície líquida, ele continua a remover a água sob a ação do vácuo. O filtrado passa pelo pano de filtro, passa pelo tubo do filtrado e é descarregado da cabeça de distribuição. O bolo de filtro é descarregado da área de descarga por um soprador de ar reverso e cai na rampa de descarga, e todo o processo de operação é continuamente ciclado.
