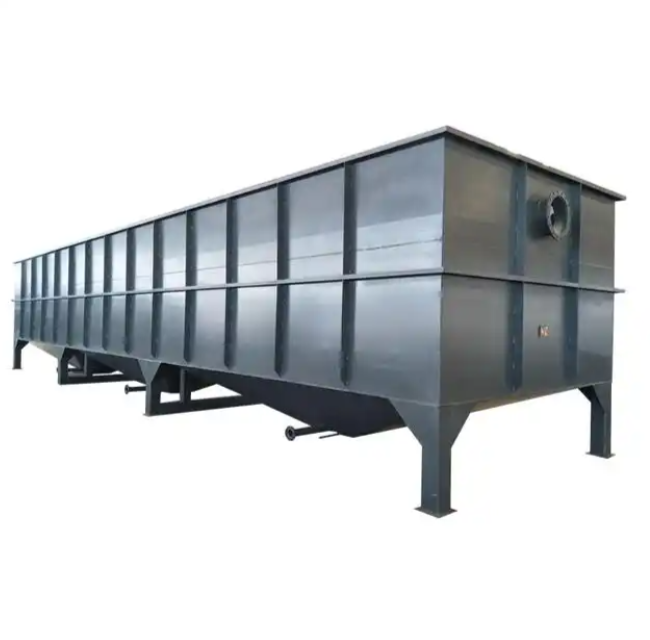

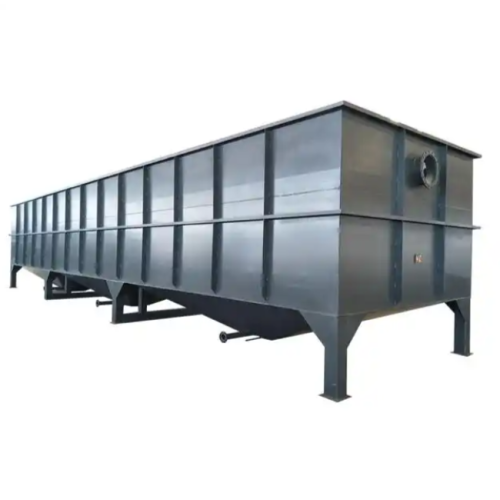

Vaso de sedimentação de tubo inclinado

O vaso de sedimentação do tubo inclinado é um clarificador do tipo lamela que aumenta a capacidade de liquidação de 6 a 10 vezes na mesma pegada. Pré-fabricados em aço carbono em aço inoxidável ou com revestimento epóxi de 304/316-l, cada módulo abriga 50-100 m² de tubos de PP hexagonal 50 mm de paredes finas, inclinadas a 60 °, fornecendo uma área de sedimentação projetada de 8 a 12 m² por volume de tanques.

A água entra através de um canal de distribuição superior, flui para baixo entre os tubos e sai por barragens em V-Notch, enquanto os sólidos se instalam nas paredes do tubo e deslizam para uma tremonha de lodo cônico de 800 mm. A profundidade superficial (1,2 m) e o caminho de sedimentação curto (60 mm) cortou o tempo de queda de partículas a <5 min, atingindo TSS de efluentes <10 mg L⁻¹ em cargas superficiais de até 25 mh⁻sent. Um design exclusivo de slot de ventilação impede o crescimento do ar e das algas, reduzindo a frequência de limpeza para uma vez por ano.

Os módulos são entregues totalmente montados, cometidos no lugar e selados com juntas EPDM - nenhuma soldagem de campo necessária. A recirculação opcional e o sensor de bloco de lodo permitem dessluações automáticas a cada 4 h, mantendo a altura do leito abaixo de 300 mm. As capacidades variam de 10 a 5 000 m³ H⁻¹; Várias bandejas podem ser empilhadas para arranha-céus. Comparado com os clarificadores convencionais, o navio economiza 70 % de terra, 50 % de custo civil e 30 % de energia, tornando-o ideal para água potável, filtração terciária, efluente industrial e tratamento com água da tempestade.
